電動試壓泵3DY15進口泵頭型

3DY型電動試壓泵采用進口意大利HAWK高速陶瓷柱塞泵頭

先感謝使用我試壓泵廠家的產品.

在使用本泵前務請詳盡閱讀本說明書。

在安裝使用過程中，如有什么問題或出現故障，請參照本說明書解決和排除，如不能得到解決及時與我廠聯系。

由于產品的不斷改進，可能導致本說明書與產品不完全相符，有什么疑問，請及時與我廠聯系。

如用戶對試壓泵有什么特殊要求，我們可進行設計。

一、概述

3DY-15(15～40Mpa)型系列三缸電動試壓泵(以下簡稱泵)，采用進口意大利HAWK高速陶瓷柱塞泵頭，具有體積小、結構緊湊、效率高、便于移動。適宜于高壓大型壓力容器,管線鋪設作水壓、密封、強度試驗。試驗介質為清水、乳化液、或運動粘度不超過45mm2/s油品。

二、基本參數

三、結構特點

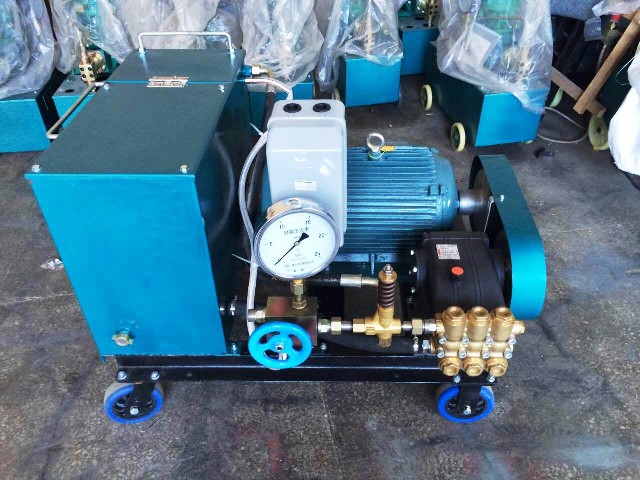

本泵主要由電機、電磁起動器、壓力表、泵頭、保壓卸壓閥、溢流閥、泵架、水箱、吸入管等組成(圖1)。

圖1泵結構圖

泵頭（圖2）采用臥式三柱塞泵型式，由電機通過皮帶減速，帶動曲軸連桿機構，將旋轉運動轉換為往復運動。并通過十字頭帶動柱塞在液缸內工作。這樣，試驗介質通過吸入、排出閥，形成高壓液體排出。

泵頭的排出口（泵頭的左側）設置有溢流閥（見圖1和圖2），用于調節泵的輸出壓力及恒定系統壓力。

在溢流閥出口裝有保壓閥（圖3），當被試驗件達到試驗壓力值后，停機,該閥自動將試驗回路與泵截斷進行保壓。

                                                                1、 O形圈13×1.9

 2、排出口 接頭

 3、保壓閥體

 4、O形圈26×2.4

 5、O形圈13×1.9

 6、阻尼螺柱

 7、壓力表

 8、保壓閥

 9、保壓閥座

 10、O形圈22×2.4

 11、卸壓塞針

 12、卸壓閥套

 13、O形圈9×1.9

 14、卸壓閥座

15、O形圈9×1.9

圖3保壓、卸壓閥結構

保壓閥上端裝有壓力表（見圖1），

以示試驗壓力。保壓閥前端設置有泄壓閥，

在保壓試驗結束后，卸除回路壓力。

或因誤操作，壓力升過規定值，可打

開卸壓閥手柄卸除部分壓力，用點動

開關升止規定值。

泵的起動運轉，利用電磁起動器

進行操作。設置有起動和停止按鈕，

（圖4）為了便于在升壓的階段，

能夠確保達到試驗壓力的準確值，

點動按鈕，使泵點動升壓。

圖4電氣原理

四、使用方法

㈠準備工作

1、安裝好壓力表，表盤向操作者方向，利于觀察。

2、安裝好電源線路。檢查電路的絕緣及安全情況,并可靠接地。

3、使用前應檢查曲軸箱內潤滑油油面高度，使其保持在油尺的油線上。潤滑油加注AN30-46號機油.

4、檢查水箱清潔與否，并加滿試驗介質，也可以把水箱與自來水連接起來（水箱的左上角進口），切忌：使用含泥沙污水，以免堵塞管路磨壞柱塞，使各系統閥關閉不嚴造成故障。

5、檢查各連接部位和壓緊螺塞是否緊固。

㈡、起動運轉

1、起動電動機，檢查空車運轉是否正常(切記避免泵無水運轉)，聲晌應均勻無異常雜音，排水應均勻，無明顯波動。然后停機。

2、用高壓軟管將被試容器與泵的排出口連接起來，大型壓力容器，在試驗前先用試驗介質灌滿，小型壓力容器,為了利于升壓和保壓，在試驗回路中配置一個足夠容量的(不小于100L)蓄能容器如圖4?；?qū)⒈辉嚾萜鞔悠饋怼?/p>

3、起動電動機，泵開始正常工作， 被試容器進行充水，充滿水后，壓力徐徐上升止規定的試驗壓力，停機保壓到要求時間。

4、按被試容器的試驗要求檢查驗收。試驗完畢后，打開卸壓閥卸除回路壓力。

㈢、在運轉過程中注意事項

1、試驗壓力不允許超過泵的額定工作壓力。

2、泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直

徑過細，或被試件容積太小，應配備足夠容量的壓力容器。

3、小型壓力容器升壓速度過快，應采取點動升壓的辦法進行升壓。

4、泵在運轉過程中應無噪聲雜音。

5、潤滑油允許溫升≤45oC。

6、在工作中如發現泵本身有漏水現象時，應立即停止工作，卸除壓力進行檢修，不允許在漏水情況下繼續工作。

7、在環境溫度0oC以下使用時，應考慮采取防凍錯施。

五、可能發生故障及解決方法

六、維護保養

1、每次開機前，應檢查曲軸箱潤滑油油位，潤滑油通常選用：AN30～46號（夏季AN46號，冬季AN32號）。新泵初次使用應在50小時內換油，以后每500小時換油一次。同時應清洗曲軸箱。

2、水箱在加水前需清洗干凈，應選擇不含泥沙的清水。作為試驗介質。

3、在使用過程中，要經常檢查泵的各連接部位及緊固件是否松動，和滲漏，應及時調節緊固。

4、泵在冰點以下環境內使用，應考慮防凍處理。使用完畢后，應充分排盡泵內存水。

5、在較長時期停止工作時，將水排凈，從吸入口吸灌些防銹油。

七、隨機技術文件及備件
