QY140-AJ四泵頭非標定制氣動試壓泵詳細技術參數

該氣動試壓泵設備使用壓縮空氣為動力源，以氣動泵為壓力源，輸出液壓力與氣源壓力成比例。通過對氣源壓力的調整，便能得到相應的液壓力。當氣壓力與液壓力平衡時，氣動泵便停止充壓，輸出液壓力也就穩定在預調的壓力上，通過控制進氣量大小，從而控制升壓速度。因而具有防爆、輸出壓力可調、升壓速度可控、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于油田鉆采工程的防噴設備、閥門、管道、連接件、壓力容器等受壓設備的高壓和超高壓試壓檢驗。同時也適合科研、檢驗部門作檢測工具。

二、   設備介紹：

1、設計壓力：220MPa，

2、氣動泵配置：采用高低壓泵組合設計（一用一備，共4個泵頭）

低壓泵：壓縮比1:51，流量6.3L/min；

高壓泵：壓縮比1:277，流量1.15L/min;

3、控制方式：手動控制，保壓閥、泄壓閥全部為超高壓氣動截止閥；

4、驅動氣源：流量≥1.6m3/min，壓力0.6-0.8MPa；

5、外形及設備整體要求：撬裝設計，底撬用14號槽鋼設計帶叉車孔，設備頂端設計吊裝孔，吊裝口焊接并磁粉探傷。

6、詳細參數：

1)  氣動泵參數：

（1）泵驅動方式：氣驅增壓

（2）工作介質：清水

（3）驅動氣體壓力:   0.6-0.8MPa

（4）驅動缸數量：單杠

（5）驅動缸直徑：低壓200mm，高壓200mm

（6）柱塞桿數量：1

（7）柱塞桿直徑：低壓泵28mm，高壓泵12mm

7、壓力表：

輸出壓力表：150mm表面，量程0-250MPa，精度1.6級；

氣源壓力表：三聯件自帶壓力表，量程0-1.6MPa，精度1.6級；

8、材質：

（1）  泵、閥的接液部分為不銹鋼材質，低壓氣路、低壓液路、高壓液路的管道和接頭均為不銹鋼材質；

（2）  高壓軟管材質內層POM+外層PA；兩端接頭不銹鋼；

（3）  高壓截止閥為不銹鋼閥體。

9、相關說明及配置清單：

（1）相關說明

1、換向機構為獨立的，有著使用壽命長，性能穩定的優勢，即使使用時間長了維修更換也方便

2、所有閥的執行動作件都是純合金的，有著耐高壓射流、耐磨、耐沖擊的優點

3、所有閥件都是活動合體式的，長期使用需修理時，不用全部更換，只要換閥芯閥座即可，

4、整臺設備所有的密封圈都是德國進口密封圈，保證經久耐用

5、增壓泵頭里面高壓承載件是合金的，扶正環為整體錫青銅，經久耐用。

6、設備內部高壓管路全部是不銹鋼鏡面厚壁管，保證安全可靠。

（2）配置清單

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

標紅6和7是單獨配置，默認標準配置是兩套手動截止閥。

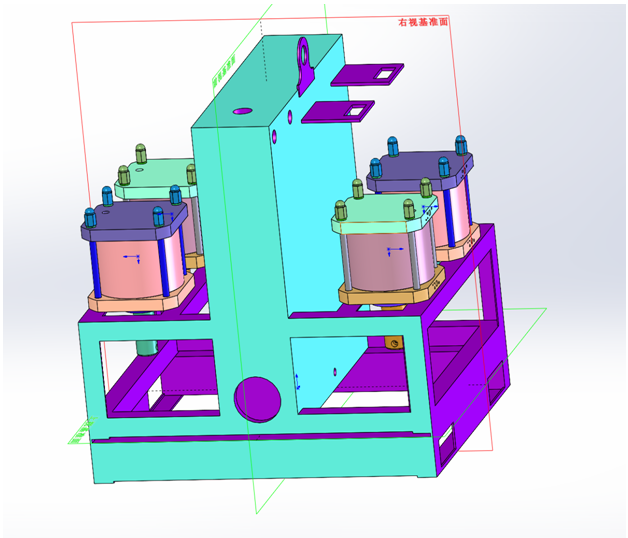

四個泵頭分布圖，圖紙僅供參考具體請以實物為準

三、   關鍵技術要求

1）兩個氣液比為1：51的氣動泵并聯，輸出壓力35MPa, 排量102mL/沖程，吸油口1”，獨立氣源控制；

2）兩個氣液比為1：277的氣動泵并聯，工作壓力可達140MPa。該氣泵與低壓氣動泵串聯，起到增壓的作用，獨立氣源控制；

3）2個超高壓氣控截止閥，工作壓力可達140MPa。1個用來泄去系統的壓力，另一個用來保持壓力。

4）一個OD150的抗震壓力表顯示系統輸出壓力，量程為0～250MPa (0～35000PSI)；

5）高低壓氣動泵分別帶有單向閥。

6）氣源調定壓力：0.7-1MPa;

7）系統工作壓力≥140MPa (20300PSI)

8）附帶水箱容積≥120L，水箱有4”清洗孔、加水口、泄油孔及油位計，材質為碳鋼噴塑；

9）一套1寸主氣源管匯，包括截止閥、調壓閥、空氣過濾器及油霧器及2個OD60的壓力表，分別用來顯示：氣源壓力量程0～1.6MPa (0～232PSI)；泵組供氣壓力 量程0～1.6MPa (0～232PSI)，分控制管線為1/2管線到泵頭，四個泵頭獨立球閥控制，
