2D-SY59/100MPa型計算機控制高壓電動試壓泵

一、試壓泵設備的使用條件：

1、電動試壓泵設備可在需方除設備外不必增加其它設施的情況下可正常安裝使用；

2、環境溫度：-25℃~42℃；

3、試驗介質: 水或濃度較低的油類，如使用環境在零度以下請自行選用防凍介質；

4、試壓泵設計耐壓: 100MPa（100MPa電動試壓泵）；

5、打壓泵測試溫度：根據實際使用環境及介質溫度；

6、電動打壓泵壓力測量精度：精準度為滿量程FS0.25%；

7、本電動試壓泵控制系統采用130MPa精度為FS0.25%的壓力傳感器；

8、本試壓泵系統的整體控制精度為FS0.3-0.5%；

9、打壓泵電源：AC380/220V,50Hz；

10、電動打壓泵相對空氣濕度要求：≤70-90%。

本套電動試壓泵設備根據客戶實際技術要求非標制作：

其中參考試壓泵執行標準：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

二、設備配置部分技術參數及詳細功能描述:

1、試壓泵設備概述：本設備根據需方技術要求非標制作：

設備主體由2D-SY59/100MPa型電動試壓泵、試壓泵控制系統兩部分組成。2D-SY59/100MPa電動試壓泵可以計算機試壓泵控制系統來控制，有手動自動切換的功能，如果自動部分失靈，可使用手動完成試壓試驗。電動試壓泵上集成有高壓氣控閥，可通過遠程控制電動試壓泵全自動卸壓，電動試壓泵脫離試壓泵控制系統后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。電動試壓泵通過高壓膠管與被測工件相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。

本控制系統可在計算機軟件上開泵并可以設置任意試驗壓力，到壓力精準停泵，通過觀察軟件上的實時壓力曲線，保壓時間到曲線自動泄壓，自動保存數據，根據現場試驗需要生成報表。在試壓過程中可以任意升壓、保壓、泄壓，通過便攜式試壓泵控制系統可在計算機軟件上設置任意試驗壓力，到壓力精準停泵，通過觀察軟件上的實時壓力和曲線，保壓時間到自動泄壓，自動彈出對話框要求保存數據（因為有時候試驗數據保不保存需要人為判定），根據現場試驗需要生成報表。

本綜合測試系統的軟硬件具體配置及功能是根據客戶技術要求非標設計制作，具體功能請參考客戶技術要求，這里就不再一一描述，雙方以技術協議為準。

注：非標設備在現場安裝調試時會出現很多和技術協議細節不同的問題，特別是操作軟件方面更需要雙方在安裝調試時，根據實際情況修改軟件細節功能，包括具體操作界面、具體功能顯示參數設定壓力顯示試壓報表等等確定設備功能。

本試壓控制系統采用電動試壓泵安全閥超壓自動起跳以及采用計算機控制軟件程序來進行系統限壓安全保護,如果試壓泵出現緊急故障可按急停按鈕關閉控制系統電源，然后手動泄除試樣及設備內部壓力。

2、計算機試壓泵控制系統詳細配置及具體參數：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

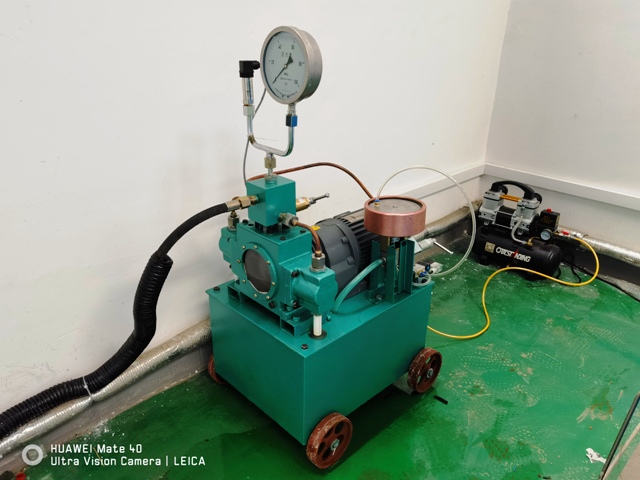

電動試壓泵型號:2DSY32/80MPa臥式；

技術參數：額定壓力80MPa，額定流量32L/h；

試壓泵電機：380V/1.5KW減速電機；

試壓泵控制系統：帶本地手動啟停與計算機遠程控制功能；

出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；

遠程自動卸荷閥：高壓氣控閥集成在泵上；

手動卸荷閥：廠家標配；手動調壓閥：廠家標配；

1.6級耐震壓力表：100MPa；

高壓膠管一根：10米，兩端M22X1.5內螺紋

隨機備件： 1套；

便攜式試壓泵控制系統（帶觸摸屏型），圖片僅供參考具體請以到貨實物為準

便攜式試壓泵控制系統（不帶觸摸屏型），圖片僅供參考具體請以到貨實物為準

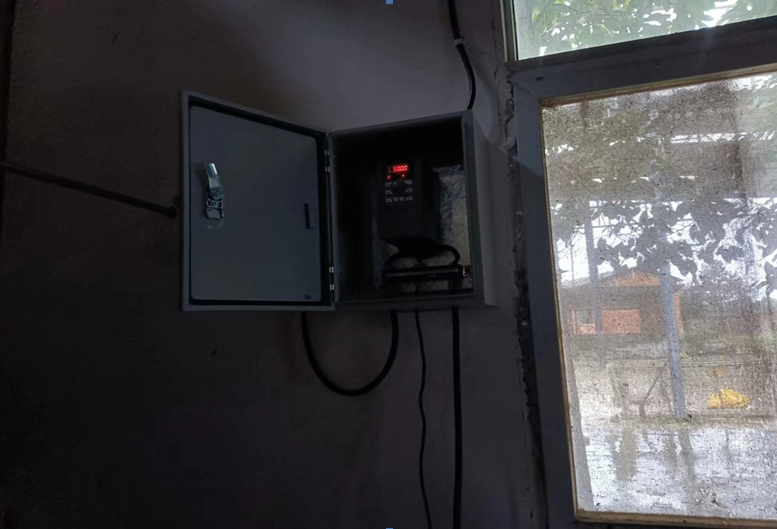

2.2KW變頻器控制箱現場，圖片僅供參考具體請以到貨實物為準。

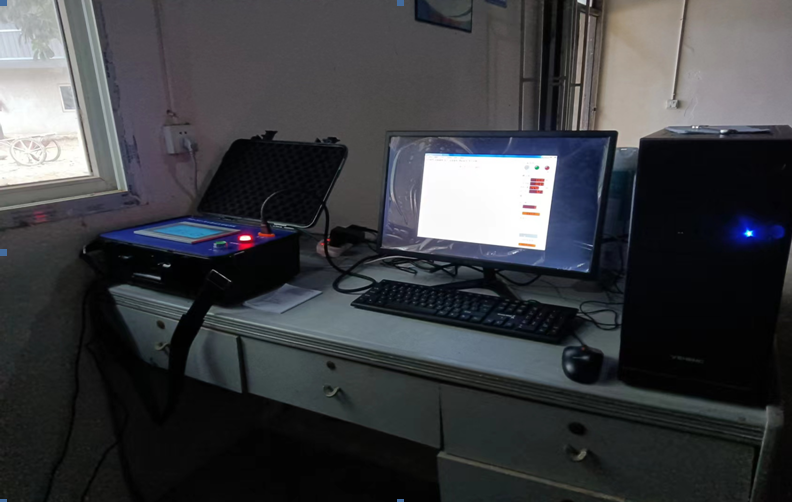

便攜式試壓泵控制系統現場工作圖片，圖片僅供參考具體請以到貨實物為準

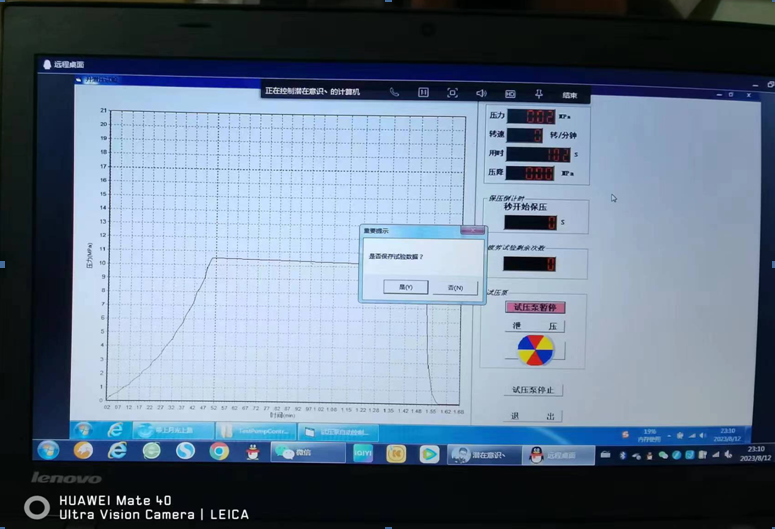

試壓現場升壓保壓降壓曲線，圖片僅供參考具體請以到貨實物為準

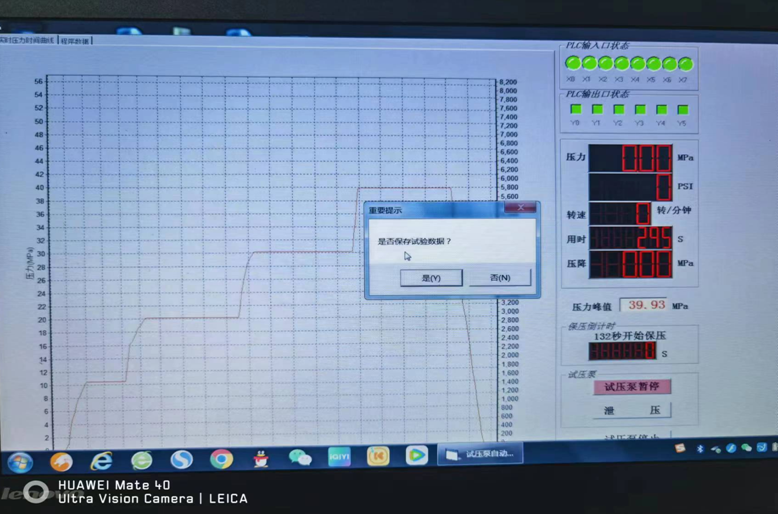

試壓現場梯度升壓保壓降壓曲線，圖片僅供參考具體請以到貨實物為準

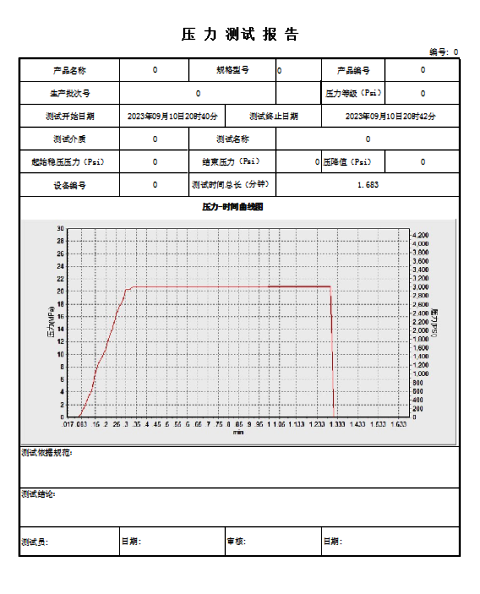

客戶現場試壓報告，圖片僅供參考請以到貨實物為準
