天然氣管道壓力測試系統30KW試壓泵升級技術方案

    考慮到原有系統試壓泵使用多年各方面性能穩定，操作人員操作已經熟練使用和維護維修，特別是電動試壓泵控制軟件是當年量身定制的都已經很穩定了，沒必要再重新更換控制系統和重新編寫控制軟件，所以這次升級是在原有控制系統和控制軟件的基礎上，這次增加的3D-SY2300/40MPa的電動試壓泵理論計算升壓速度是17立方米管道容器0-10兆帕升壓的時間（電機1440轉運轉）大概是8-10分鐘，綜合工況情況下（變頻器無級變速精準停泵）20分鐘以內，這臺泵的電機功率是30KW，原有控制系統的變頻器功率是2.2KW的驅動不了30KW電機，所以需要將原有的2.2KW變頻器更換為37KW變頻器，增加電機制動單元和大功率剎車電阻箱等配套電控。

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

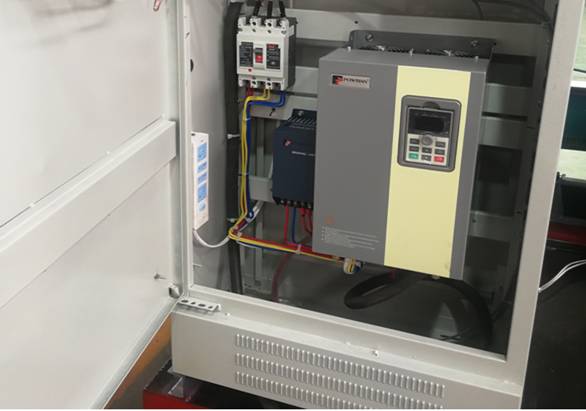

新增電控柜內部大致結構，大功率電阻箱在背后，圖片僅供參考具體請以到貨實物為準

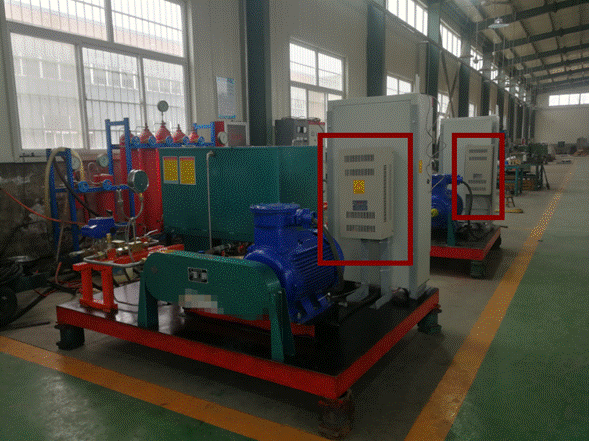

電控箱后面背的9600W大功率剎車電阻箱，圖片僅供參考具體請以到貨實物為準

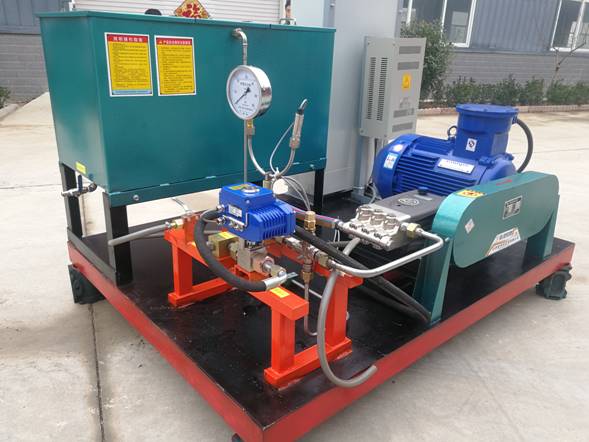

3D-SY2300/40現場圖片，圖片僅供參考具體請以到貨實物為準

電動試壓泵型號:3D-SY2.3/40MPa；原裝進口意大利AR高速陶瓷柱塞泵頭及保壓閥組;

試壓泵材質：鑄鐵泵體；柱塞、閥芯、閥座、保壓閥、泄壓閥、安全溢流閥均為不銹鋼材質；

            水缸體、水缸進出口均為銅鍍鎳；

技術參數：額定壓力40MPa，額定流量2300L/h；

試壓泵電機：380V/30KW普通電機；

試壓泵控制系統：帶本地手動啟停功能；

出口連接端：M27X1.5工作接頭，連接一根兩頭為M27X1.5的內螺紋膠管；

手動卸荷閥：廠家標配；

安全保護閥：廠家標配；

1.6級普通壓力表：60MPa；

標配高壓膠管：5米；

隨機備件： 1套；

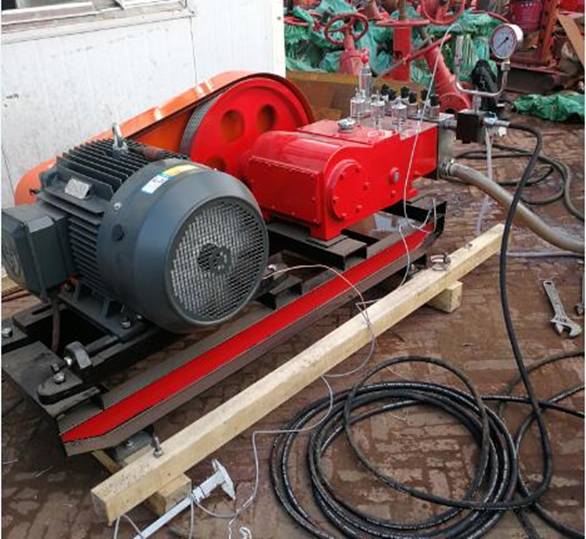

3D-SY23400/40MPa電動試壓泵工作現場，圖片僅供參考具體請以到貨實物為準

電動試壓泵型號:3D-SY2.34/40MPa；

技術參數：額定壓力40MPa，額定流量2340L/h；

試壓泵電機：380V/30KW普通電機；試壓泵材質：不銹鋼閥芯、閥座；

試壓泵控制系統：帶本地手動啟停功能；

出口連接端：M36X1.5工作接頭，連接一根兩頭為M36X1.5的內螺紋膠管；

手動卸荷閥：廠家標配；安全保護閥：廠家標配；

1.6級普通壓力表：80MPa；

標配高壓膠管：2米；

隨機備件： 1套；
