試壓泵2D-SY型高壓雙缸電動試壓泵具體技術參數

2D-SY型雙缸電動試壓泵，是按機械工業部石化通用機械標準JB/9089—2014生產的，本泵被廣泛用于石油、化工、機械建筑等行業。可供各種壓力容器、蒸汽鍋爐、水暖煤氣管道、橡膠塑料管件、機械部件的密封耐壓試驗和強度爆破試驗。試驗介質為試驗介質為5℃-60℃清水、乳化液或運動指數＜45mm/s的油品。

該系列泵具有工作性能穩定，三化程度高。易于操作維修，結構緊湊，移動靈活等特點，適用于各種施工現場及試驗室，是一種理想的壓力測試設備。

二、參數

注：電機功率3(kw)  泵體積800×540×1000(㎜)   重量180㎏

三、       結構

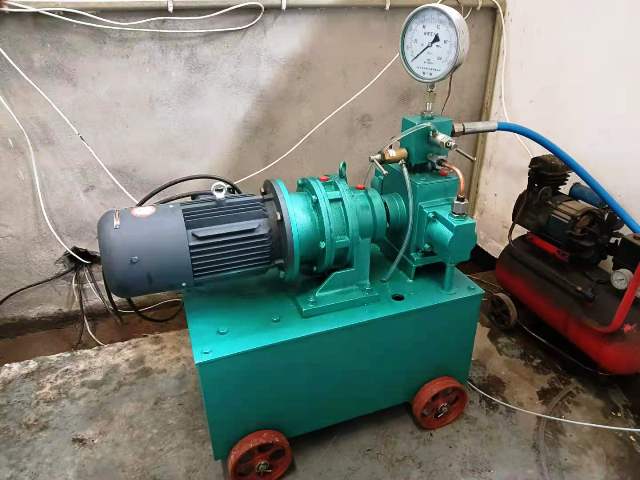

2D-SY為臥式雙缸往復式電動試壓泵，由機座、主機、控制部分組成。工作時由電動機通過減速機，驅動曲軸滑塊帶動兩個柱塞作往復運動，由于兩級單向閥的作用，實現液體的吸入排出加壓，并通過控制部分的調壓閥、卸壓閥、壓力表自動調節顯示恒定系統壓力，試壓結束后松開卸壓閥，系統卸壓。

本機的主要特點是結構緊湊，工作穩定，流量大，使用方便。

四、      注意事項

1、  首先檢查主機箱體內滑塊潤滑油，油位高度應達到油窗高度的1/3。（46＃普通機油）。

2、  將進水管接入液源，使用的液體（水或油）應保持清潔，工作時要保證足夠的液體，以防吸入空氣。

3、  為縮短工作時間，大型容器及系統在試壓前，應用其它方法先注滿液體，然后開機進行試驗。

4、  調壓閥在出廠前已按泵的額定壓力測試標定，因此，使用時無

1

須進行調整，如果試驗壓力低于泵的額定壓力，可反時針旋開調整螺桿進行重新調整，達到要求數值后緊固縮緊螺母。

5、  保證吸入液體暢通，過濾器應按時清洗。

6、  如果泵的試驗介質為水或乳化液，停機時間較長時，應把液體排凈，然后把泵腔內吸入潤滑油以防銹蝕或0℃以下機體凍裂。

7、  泵內結冰嚴禁開機工作解凍后用手轉動電機風扇10左右無阻礙，方可開機。以防機械損傷。

五、        故障及排除

六、特殊標準件明細表（臺/件）

注：1、軸用組合密封圈表內規格為額定壓力6.3Mpa

額定壓力10MPa是30×5.3     額定壓力16MPa是25×5.3

額定壓力25MPa是20×5.3     額定壓力40MPa是16×5.3

額定壓力63MPa是12×5.3     額定壓力100~160MPa是10×5.3
