滅火器水壓爆破試驗機試壓泵控制系統

一、試壓泵設備的使用條件：

1、電動試壓泵設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、試壓泵使用環境溫度：-5℃~42℃；

3、試壓泵使用試驗介質: 水或濃度較低的油類；

4、試壓泵使用設計耐壓:63MPa（電動試壓泵）；

5、試壓泵使用測試溫度：常溫；

6、打壓泵使用壓力測量精度：精準度為滿量程千分之一；

7、本試壓泵控制系統采用16MPa精度為FS 0.1%的壓力傳感器；

8、本試壓泵控制系統的整體控制精度為FS 0.3-0.5%；

9、試壓泵使用電源：AC380/220V,50Hz；

10、試壓泵使用相對空氣濕度要求：≤70-90%。

本套設備根據客戶技術要求非標制作：

其中參考試壓泵執行標準：

JB/T9089-1999試壓泵；

JB/T53194電動試壓泵 產品質量分等；

GB-T9234-1997機動往復泵；

GBT 7784-2006 機動往復泵試驗方法。

二、設備配置部分技術參數及詳細功能描述：設備詳細配置參數：

三、產品試壓泵控制系統詳細說明：

1、配套試壓泵為2D-SY/63Mpa,額定排出壓力63Mpa。額定流量40L/h，柱塞直徑10mm,往復次數51,配套為功率1.5Kw電機。外型尺寸和重量無特殊。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求，配套的壓力傳感器滿足對應試壓泵的要求。

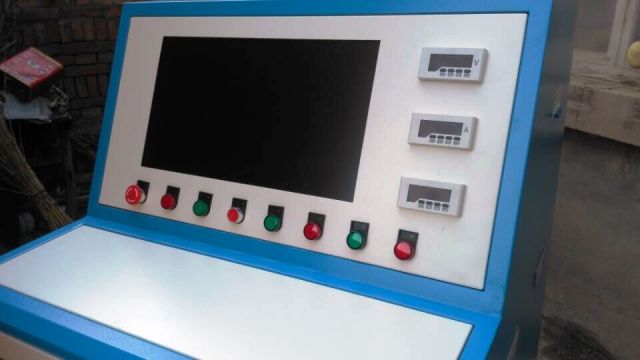

2、本滅火器筒體試驗機控制系統由計算機操作臺、試壓泵及遠程控制閥組等組成，可一次性完成實驗。并自動得出試驗過程中受檢干粉滅火器筒體的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據客戶提供表頭，進行自動填寫并可進行方便修改。控制軟件功能根據GB4351-2007手提式干粉滅火器其中水壓試驗及爆破標準設計，并增加了滅火器筒體壓力交變試驗功能。

四、產品設備詳細操作說明：此說明為軟件操作說明，電動試壓泵的操作參看電動試壓泵說明書

1、軟件的安裝：雙擊電腦里這個文件

2、跟著提示一步一步的安裝。

   安裝路徑盡量選擇D盤或E盤

   安裝完成。

3、在程序中找到

4、點擊 試壓泵 圖片，軟件啟動

5、登錄：系統自動生成一個超級用戶，用戶名和密碼為admin，進入系統后，通過增加修改刪除用戶等操作，用戶可自己增加刪除修改用戶名稱密碼級別等。

系統可以任意登錄和退出

6、用戶配置：只有管理員用戶才能進行用戶配置

可任意新增用戶及用戶等級

7、參數配置：只有管理員用戶才能進行參數配置

，

首先先設置校準參數

點擊校準，出現壓力傳感器和流量傳感器兩個選項，先設置壓力傳感器

干粉滅火器配置的都是16MPa的壓力傳感器，直接點自動填入，然后確定。

接下來設置流量傳感器，此數據為50KG電子稱臺數據，請用戶根據設備實際配備的電子秤臺來進行具體設置。

設置完壓力傳感器和流量傳感器校準后，接下來點設置配置的參數

可以設置，用戶，串口，試驗和設備幾個功能。

端口配置，指的是計算機上的232串口，一般情況下默認為1

設備配置

名稱規格：每次試驗的滅火器的大小型號

檢驗依據：國標的條款

環境溫度：根據室溫填寫

介質溫度：根據室溫填寫

公稱容積：滅火器標簽標準

實測容積：滅火器筒體裝滿水的實際重量

其中公稱容積和實測容積這兩項每次試驗都需要重新填寫

試驗參數的設置：點新建

有：耐壓試驗、爆破試驗、疲勞試驗?？筛鶕?jù)要設置的試驗項目分別設置

壓力量程為傳感器量程，流量量程為電子秤臺的量程，最大安全壓力應不超過傳感器量程，爆破門限是指在100毫秒內壓力下降爆破門限所設定值以上認為是爆破。泄壓門限是指泄壓到設定門限以下認為泄壓結束。泄壓延時是指泄壓到泄壓門限后繼續泄壓設定時間后停止泄壓。PID系數設定范圍為10-50。數值越小，打壓速度會越慢，反之速度會快，對于小滅火器，應選小的系數，大滅火器應選大的系數。

包括新建試驗參數和打開已經配置的試驗參數

數據保存在安裝目錄下的 程序數據子目錄下，文件類型為.dat.。

選擇試驗類型，產品參數等。根據不同試驗類型，會有不同參數需要配置。水壓試驗必須填壓力階段參數，爆破試驗如果需要階段打壓再爆破也要填階段壓力參數。壓降百分比是指保壓時間內下降的壓力超過設定百分比被認為不合格。補壓百分比是指保壓時間內壓力下降超過設定百分比，系統自動啟動試壓泵補壓。

耐壓試驗的基本設置，設置參數僅供參考，具體請以實際為準，設置好以后按保存。

爆破試驗的基本設置，設置參數僅供參考，具體請以實際為準，設置好以后按保存。

疲勞試驗的基本設置，設置參數僅供參考，具體請以實際為準，設置好以后按保存。

8、當所有設置參數完成后接下來可以做試驗了

點擊試驗按鈕

選中試驗設置好的文件，點擊打開

點擊試壓泵開啟，試驗開始進行

試壓爆破軟件界面。滅火器爆破后，試壓泵會自動停泵，這時點擊確認。

疲勞測試軟件界面。疲勞測試完成后，試壓泵會自動停泵，這時點擊確認。

試驗完畢后，點擊報表，找到歷史曲線雙擊，然后點擊生成報表

歷史曲線顯示保存的打壓數據曲線，并可產生歷史報表

可點擊生成報表

以上為客戶提供的試壓報表。僅供參考，具體請以實物為準。

本系統試驗報表由客戶提供模版，開放式制作。

 歷史報表顯示歷史報表，數據清理可以刪除歷史數據和程序數據

數據清理：點擊數據清理可選擇需要刪除的歷史曲線與歷史報表。（慎用）
