160MPa單路計算機控制高壓電動試壓泵壓力測試系統

一、設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、環境溫度：5℃~42℃（車間正常工作溫度）；

3、被測對象：安全閥；

4、試驗介質: 水或濃度較低的油類，如使用環境在零度以下請自行選用防凍介質；

5、設計耐壓:160MPa（電動試壓泵）；

6、本系統采用160MPa高壓電動試壓泵與試壓泵壓力控制閥組集成在一個底撬上的方式控制；

7、本系統電動試壓泵采用3DY125/160MPa型高壓電動試壓泵，7.5KW變頻電機；

8、本系統試壓泵控制閥組采用高壓單向閥、截止閥及兩個高壓氣控平板閥作為保泄壓閥組；

9、測試溫度：根據實際使用環境及介質溫度；

10、壓力測量精度：本系統采用精準度為滿量程FS0.25的160MPa壓力傳感器；

11、為降低壓力測試中的誤差，本系統100MPa以下壓力測試時采用100MPa精度為FS0.25%的壓力傳感器；為降低壓力測試中傳感器與壓力表精度誤差，本系統采用100MPa傳感器壓力測試時，同時采用1.6級150圓不銹鋼耐震100MPa壓力表相互對應；

11、為降低壓力測試中的誤差，本系統進行105MPa和140MPa壓力測試時采用160MPa精度為FS0.25%的壓力傳感器；為降低壓力測試中傳感器與壓力表精度誤差，本系統采用160MPa傳感器壓力測試時，同時采用1.6級150圓不銹鋼耐震160MPa壓力表相互對應；

12、本系統的整體控制精度為FS0.3-0.5%；

13、電源：AC380/220V,50Hz；

14、相對空氣濕度要求：≤70-90%。

本套設備根據客戶實際技術要求非標制作：其中參考試壓泵執行標準：

JB/T9089-2014試壓泵、JB/T6909-2014超高壓泵、JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；

其中高清視頻監控系統參考標準：

（1）公共安全行業標準及公安部對安全防范工程管理要求；

（2）GB50198-94  民用閉路電視監控系統工程技術規范；

（3）其他有關的國家法令、法規文件

三、160MPa計算機單路高壓測試系統詳細配置參數及報價：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

壓力數顯功能：系統不僅在計算機軟件上可實現壓力參數實時顯示，還可通過數顯記錄儀（非低端XST數顯壓力表）在操作臺上進行顯示，直觀方便準確，精確高。顯示值可任意調節小數點后一至兩位。

附表一：試壓泵高壓控制閥組箱的詳細配置：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

   160Mpa電動試壓泵壓力輸出工作接頭螺紋為M30X2，通過一根高壓膠管連接到試壓泵壓力控制閥組箱，閥組箱的接口也是輸出工作接頭螺紋為M30X2，可通過一根高壓膠管連接到客戶被測工件上面，被測工件上可做變徑接頭對接。

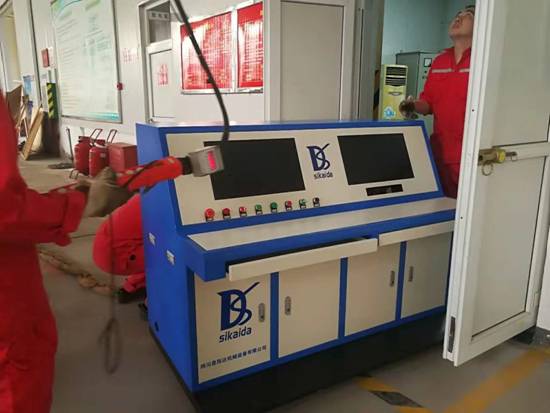

雙屏計算機操作臺在車間實物圖片，圖片僅供參考具體請以到貨實物為準

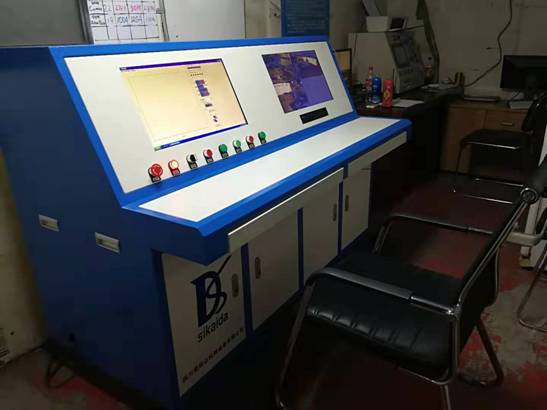

雙屏計算機操作臺在操作間實物圖片，圖片僅供參考具體請以到貨實物為準

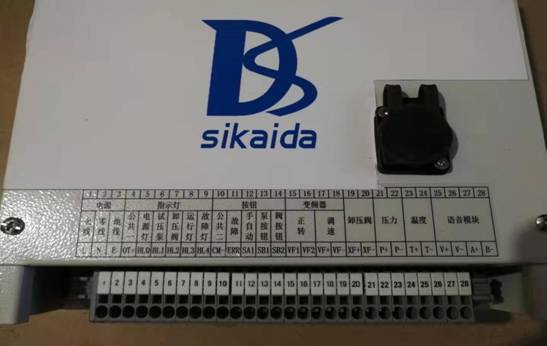

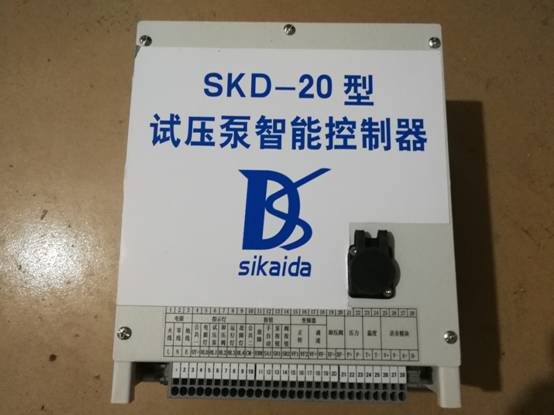

試壓泵智能控制器，圖片僅供參考具體請以到貨實物為準

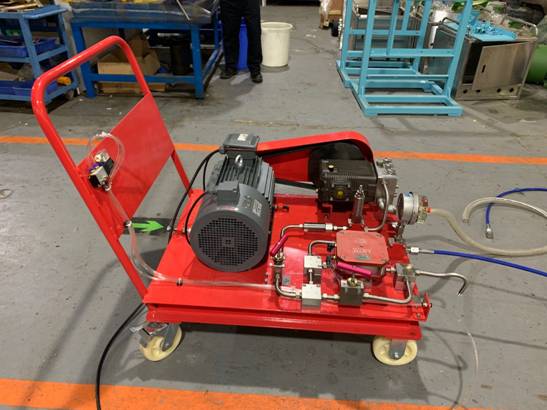

3DY125/160MPa帶自動泄壓電動試壓泵，圖片僅供參考具體請以到貨實物為準

電動試壓泵型號: 3D-SY125/160MPa,

技術參數：額定壓力160MPa，額定流量125L/h，

試壓泵電機：380V/7.5KW變頻電機；

試壓泵材質：閥芯、閥座、鋼套及所有過水件均為不銹鋼；

試壓泵控制系統：帶帶氣動平板閥自動泄壓，本地手動啟停及計算機控制功能，；

出口連接端：M30X2工作接頭，連接一根兩頭為M30X2的內螺紋膠管；

手動卸荷閥：廠家標配；安全保護閥：廠家標配；

1.6級普通耐震壓力表：160MPa；

標配高壓膠管：3米；

隨機備件： 1套；

本試壓泵為生產定制泵，加大試壓泵底撬加裝試壓泵壓力控制閥組管匯閥門等。
